地罐容积表标定方案

澳科自2009年就开始了容积表标定的研究,至今已经经历诸多现场测试及项目实施,实现了技术突破,形成了一套地罐标定整体解决方案。该方案依托于加油站现有设备设施(液位仪、加油机),配合现场及远程数据服务,即可出具误差在±3‰以内的罐表。


澳科的地罐标定采用容量比较法,包括两种取数方式。

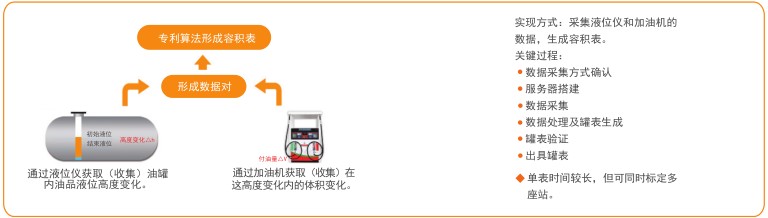

液位仪+加油机销量取数法:依托加油站液位仪和加油机等设备对卧罐容积表进行远程标定。远程标定也是澳科与中石化的科研合作项目之一(已通过验收)。


远程容积表标定技术通过液位仪获得油罐内的高度变化数,通过加油机获得付出的体积数,通过对比形成数据对,根据澳科的算法生成容积表。通过对服务器搭建、数据采集、噪点识别及剔除等几个方面严苛周密考虑,尽力保证最终生成罐表的准确性。远程标定时间与油站销量有关,销量大的油站可以在短时间内采集大量的数据,出表速度相应也就较快。

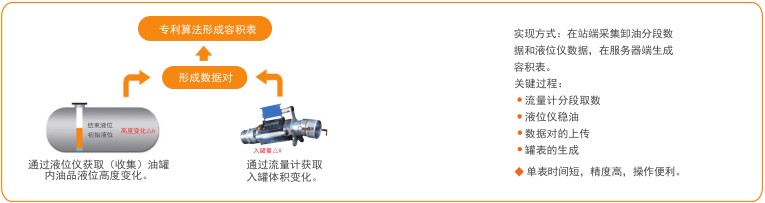

液位仪+流量计卸油取数法:以液位仪和卸油流量计数据为基础的——流量计取数法,尤其适合超低销量油站。


依托卸油流量计的精度并辅以通讯设备配合液位仪进行容积表标定。流量计记录入罐升数,液位仪获取高度变化,两种数据通过防爆手持终端进行获取并记录,形成数据对,最终通过网络将数据上传至澳科软件中心。防爆手持终端中对所需各项数据进行了明确划分,并具备提示和设置功能,可针对不同的油站、油罐进行详细设定,能够保证数据获取的准确。





符合标准:

JJF(鲁)170—2023《标准表法卧式罐容量校准规范》

NB/SH/TXXXX—202X《加油站埋地油罐容积标定加油机法》


产品特点:


     • 方便性:不影响营业、无需停业

     • 安全性:无动油作业

     • 结果准备:精度≤0.25%(k=2)



基于大数据的核心算法


标罐常用算法包括拟合标准几何尺寸计算容积表、插值法等,方法较为简单,对于罐体为不标准圆或椭圆、且在埋地及装载不同状态下的卧罐而言,容易产生误差。澳科采用基于大数据、样本多重拟合的方式,以不规则面体积计算方式,来对采集的数据进行处理和自校验,从而生成容积表更为准确。
