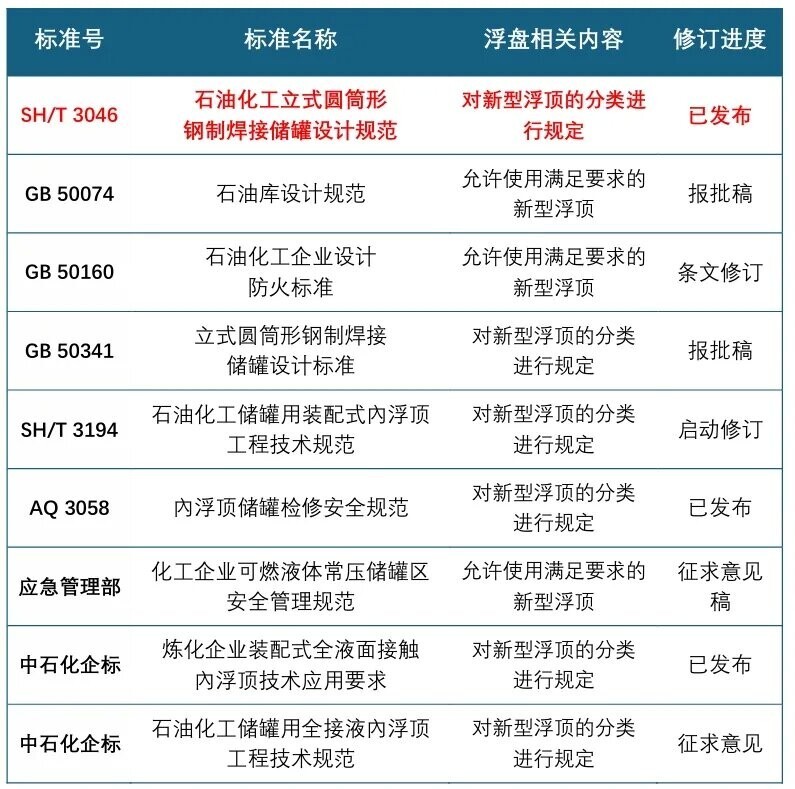

储运相关标准进度

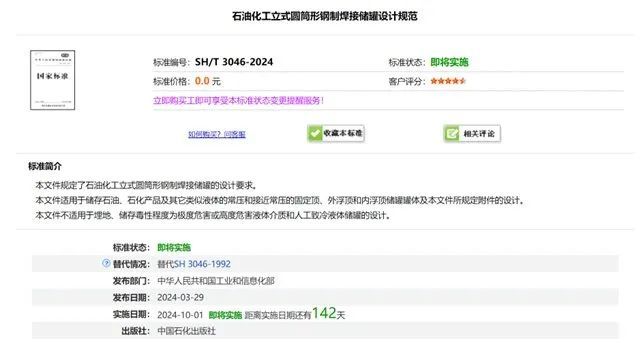

2024年3月29日，工信部发布《石油化工立式圆筒形钢制焊接储罐设计规范》（SH/T 3046-2024），将于2024年10月1日起正式实施；这也意味着使用了32年的SH3046-92版标准正式更新。

新标准总结了我国石油化工领域二十多年储罐工程建设和运行的实践经验，同时参考了国外先进技术法规、技术标准API 650、EN 14015 等，新版标准在诸多方面做了修改和补充。它涵盖了储罐的各种设计参数、材料选择、制造工艺、安全要求等方面的内容，以确保储罐的安全、稳定和经济运行。

新标准修订的主要技术内容包括：

1、新增了第12章储罐抗风稳定计算及锚固设计和附录E奥氏体不锈钢储罐，取消了原第十一章操作说明，将原第十章预制组焊及检验拆分为四章，分别为第13章 预制，第14章组装和第15章焊接、第16章检验与试验；

2、调整了储罐设计压力范围，将固定顶储罐设计正压提高到18kPa【原标准固定顶储罐设计正压力为6000Pa】；

3、材料牌号按照新标准进行修订，并修订了材料许用应力取值，取消了Q235-AF【沸腾钢】和Q235-A【标准只保证化学成分】，新增了Q235B、Q235C、12MnNiVR等材料，将不锈钢材料储罐放在了附录E；

4、修订了对罐体材料及焊接接头的冲击韧性要求【原标准给出了许用温度和许用最大板厚，材料标准冲击功的要求】；

5、修订了罐壁厚度计算公式中的焊接接头系数取值【原标准取值0.9；新标准对于底圈壁板取0.85，其它取值0.9】；

6、新增了固定顶储罐罐顶与罐壁采用弱连接结构时应满足的条件要求、顶板厚度及有效截面面积的计算公式；

7、新增了单层球面网壳的相关规定；

8、修订了内浮顶的相关要求，新增了浮箱式、蜂巢式、整体加强模块式不锈钢双盘、玻璃钢等新型结构装配式内浮顶的要求；

9、修订了接管补强圈的规格尺寸、法兰连接罐壁开孔接管细部结构等；

10、修订并补充了预制、组装、焊接和检验与验收的相关规定；

11、修订并补充了储罐对基础和地基的基本要求和储罐基础基本尺寸要求。

新标准关于设计压力和最低设计温度的规定如下：

1、 与 92 版相比，固定顶储罐的设计压力范围作了较大的调整，目的是满足使用者的需求。调整时参照了GB 50341-2014和API 650-2017的相关规定，设计正压与GB50341一致，设计负压维持了92版不变，未采用GB 50341-2014版的250Pa，主要原因如下：92版规定的设计负压490Pa，在国内有多年成熟使用经验。沿用92版的范围，可大大简化储罐罐壁的抗风稳定计算，方便设计者使用。

2、 对于既无加热又无保温的储罐，最低设计温度取值沿用92版的规定。由于储罐是储存液体介质的容器，具有较大的热容量，因此，其最低设计温度不能照搬压力容器受环境温度控制时最低设计温度确定原则，考虑罐内储存的介质温度对储罐壳体温度的影响，取建罐地区的最低日平均温度加13℃。这个原则在国内已有多年的使用经验，证明是安全的，适当的。

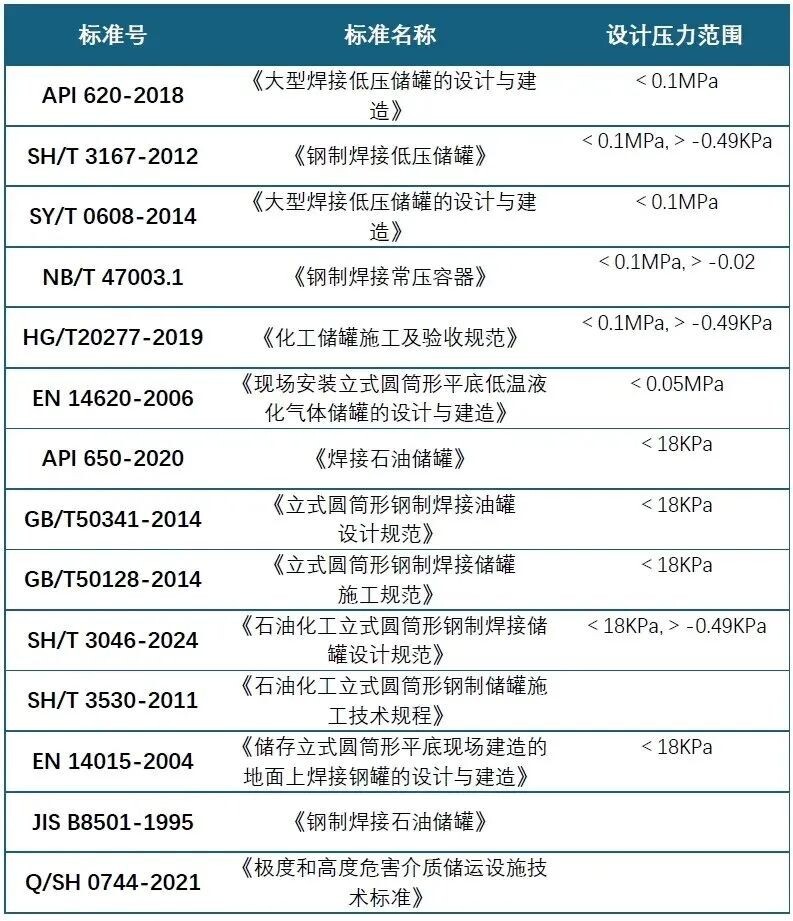

国内外大型储罐设计标准分类

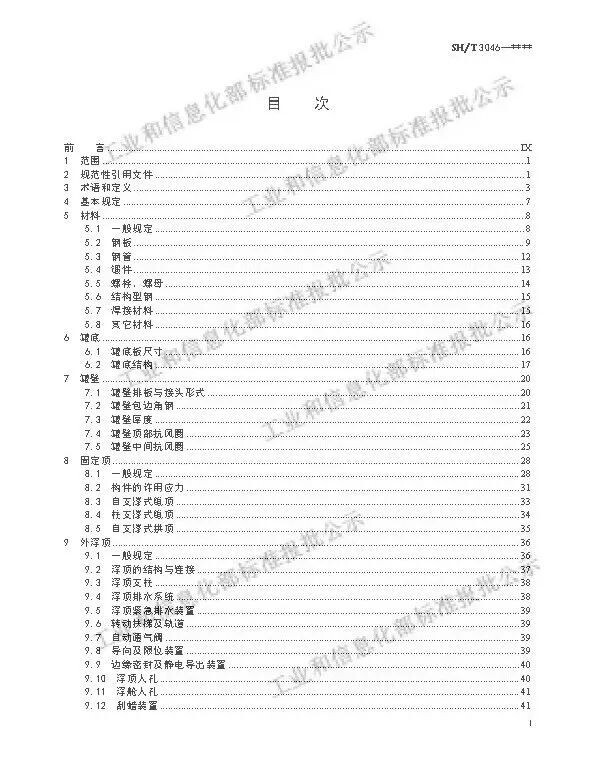

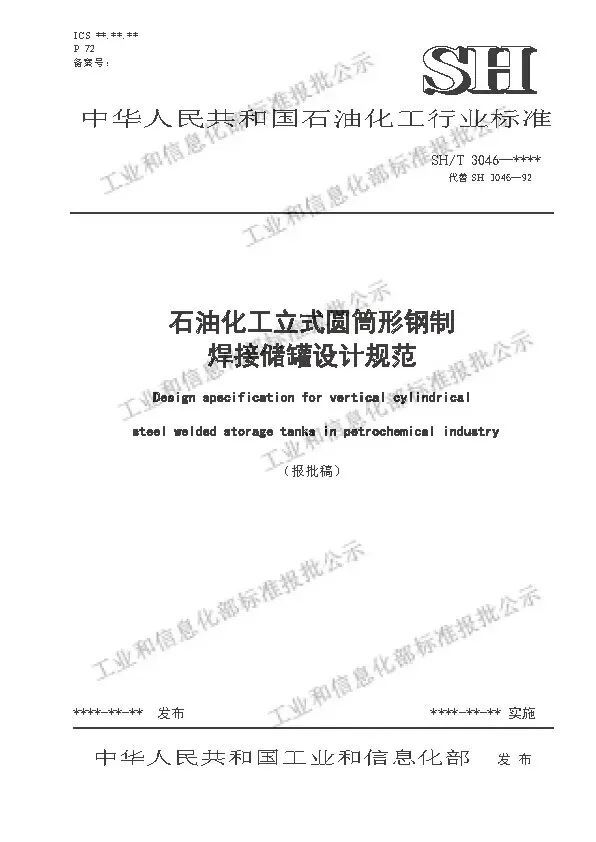

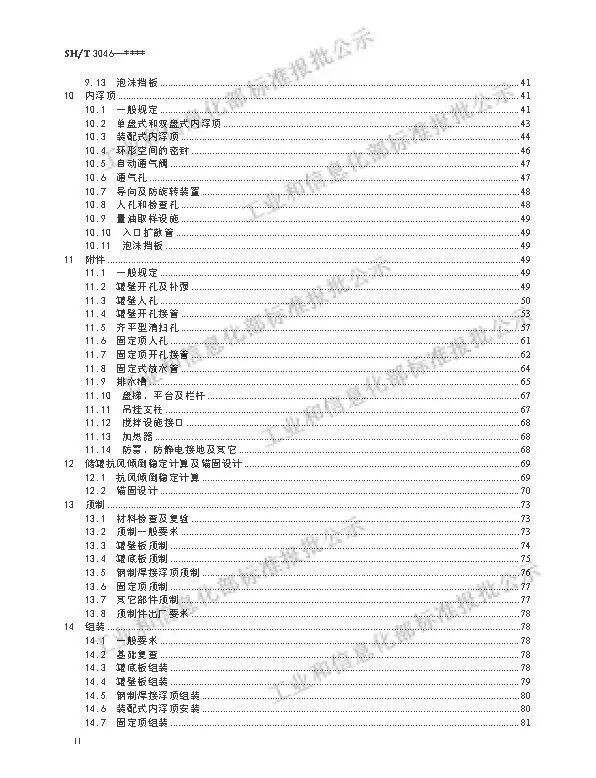

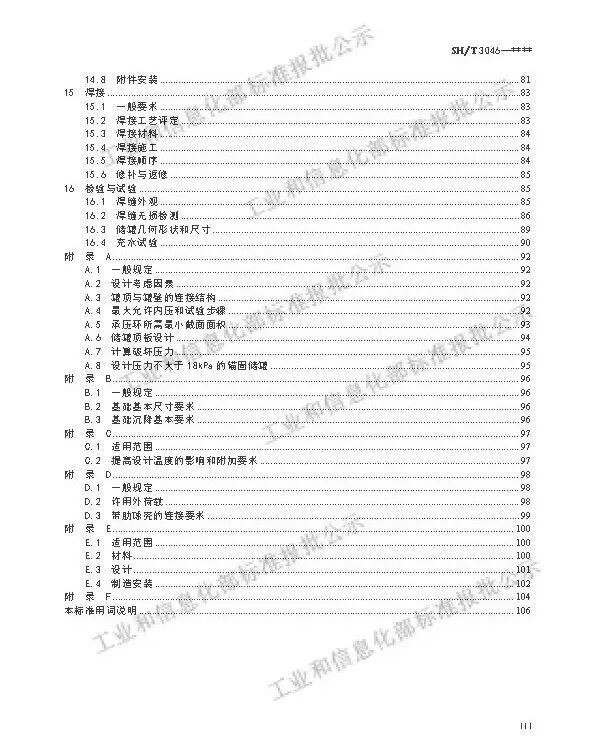

标准报批稿分享
